FI-GS sunt cazane din oţel, cu funcţionare pe combustibil lemnos pe baza principiului gazeificării, fiind dotat cu ventilator de aer, care asigură alimentarea cu aer de combustie a camerelor de ardere. Aerul introdus de ventilator este dirijat pe două canale de aer – aerul primar (canalul superior) permite arderea de jos în sus (în masă) a lemnului şi trecerea gazului de lemn prin diuza refractară, iar aerul secundar (canalul inferior) ajută la arderea gazului de lemn
arderea lemnului prin aşa numitul proces “piroliză” permite atingerea unui randament de până la 89% şi o ardere ecologică, în urma căreia rezultă o cantitate minimă de cenuşă, combustibilul folosit trebuie să fie lemn uscat (umiditate max.20%), buşteni cu diametrul max. 200 mm şi deşeuri lemnoase în proporţie de 20%
cazanele au două compartimente despărţite de o placă de beton refractar prevăzută cu diuze de ardere; compartimentul superior are rol de magazie de combustibil şi cameră de gazeificare, iar cel inferior cameră de ardere unde are loc arderea propriu-zis a gazului de lemn; camera de ardere principală este concepută astfel încât gazele de ardere să parcurgă cele două căi convective pentru o mai bună cedare a căldurii către agentul termic, fiind apoi evacuate către coş
cazanele sunt echipate standard cu serpentină de răcire protecţie supraîncălzire cazan
pachetul standard cuprinde: ventilator de aer prevăzut cu clapetă de reglaj unisens, termostat de comandă ce reglează temperatura în cazan (prin pornirea,modularea turaţiei şi oprirea ventilatorului) intrerupător general, supapă de siguranţă, vătrai, răzuitoare, perie de sârmă
Avantaje
durată lungă de viaţă, uşor de reparat (se poate recondiţiona prin sudură spre deosebire de cazanele din fontă care se deteriorează irecuperabil)
randament ridicat cu valori de până la 89%
arderea ecologică şi magazia de combustibil mare conferă o autonomie sporită (8- 12 ore)
camera de combustibil spaţioasă, permite încărcarea si arderea buştenilor de dimensiuni mari, nefiind necesară crăparea acestora
economii mari prin folosirea combustibililor solizi
datorită poziţiei uşii de încărcare aflată mai jos decât partea superioară a magaziei de combustibil şi sistemului eficient de evacuare a gazelor arse prin clapeta acţionată manual, la alimentare nu permite ieşirea fumului în încăperea în care se află cazanul
consum redus de combustibil, datorită sistemului de funcţionare pe principiul gazeificării
datorită arderii aproape perfecte rezultă o cantitate minimă de cenuşă si reziduuri, îndepărtarea acestora făcându-se doar o dată pe săptămână
detaşarea uşoară a părţii din spate a cazanului permite accesul rapid pentru o curăţare eficientă a căilor de fum
funcţionarea controlată şi automatizată permite controlul arderii şi a temperaturii ambientale
siguranţă în exploatare indiferent de condiţii
protecţie contra supraîncălzirii, compus dintr-un schimbător (serpentină) de răcire imersat complet în camera de agent termic primar şi supapă termică, care permite răcirea cazanului, folosind apă rece cu alimentare de la reţea. Acest sistem se declanşează la atingerea temperaturii de 95 – 98 °C, prin intermediul supapei termice cu comandă termostatică. Este de remarcat faptul că acest sistem protejează cazanul şi în cazul întreruperilor accidentale de curent electric
elementele de automatizare cuprinse în panoul de comandă permit funcţionarea cazanului fără necesitatea supravegherii lui, prin oprirea ventilatorului si implicit a arderii (de către termostatul de reglaj) in momentul atingerii temperaturii de termostatare. Termostatul de siguranţă condiţionează oprirea cazanului la atingerea temperaturii de 95°C, în cazul în care termostatul de reglaj nu a funcţionat
vine complet asamblat si ambalat pe europalet (la cerere se poate livra cu îmbracamintea exterioară ambalată separat)
Recomandări
în cazul existenţei unei surse permanente de apă se poate instala în varianta de montaj cu vas de expansiune cu membrană (închis), serpentină de răcire, supapă termică şi supapă de siguranţă
utilizarea unor echipamente de tip hidrofor condiţionează montarea obligatorie a unui vas de expansiune deschis şi supapă de siguranţă
se poate monta într-o instalaţie cu funcţionare gravitaţională (termosifonare) sau cu circulaţie forţată cu pompă de circulaţie

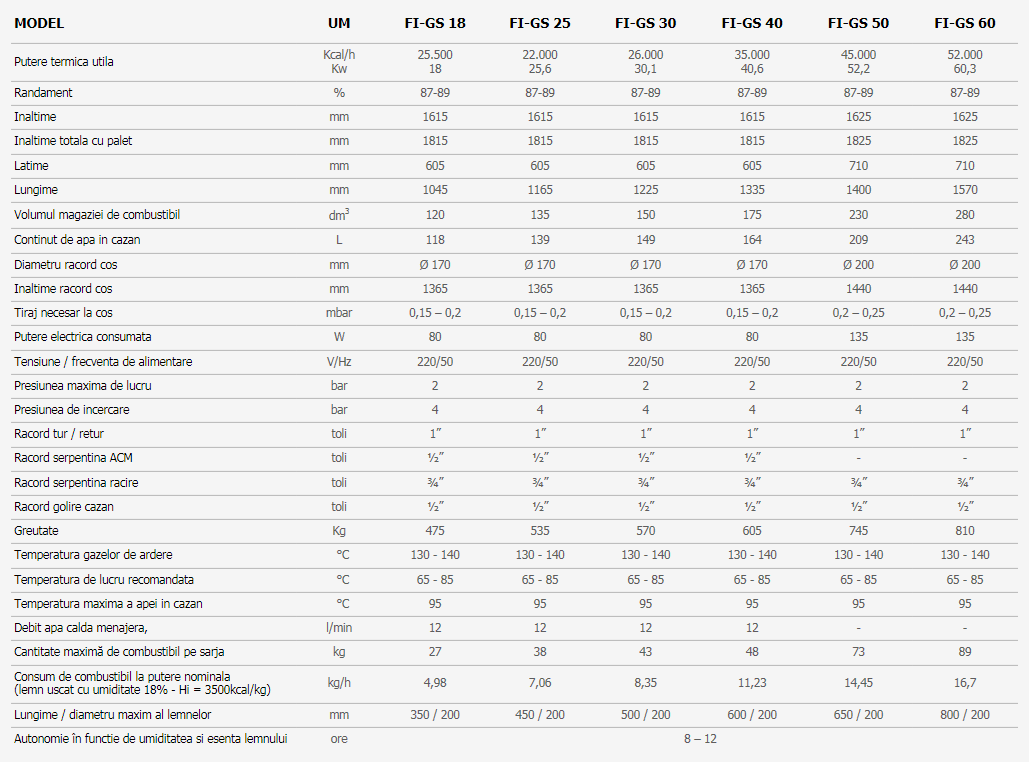

Date tehnice
Acest site folosește cookie-uri. Prin continuarea navigării, ești de acord cu utilizarea acestora. Mai multe info..
Descărcaţi aici documentaţiile PDF:
